Spiral Wound жийргэвч нь өргөн хэрэглэгддэг лацын нэг бөгөөд спираль шархны жийргэвч нь үүссэн метал туузны механик шинж чанараас хамаардаг бөгөөд хэлбэлзэлтэй даралтын дор & amp; температур. Эдгээр нь аж үйлдвэрийн салбарт болон шингэний салбарт өргөн хэрэглэгддэг.
KXT 600 спираль шархны хийн хоолой нь V хэлбэртэй Металл тууз, зөөлөн бус металл дүүргэгчийг үүсгэсэн. Дотор болон спираль гадуур дэмжлэг, жийргэвчийг гардуулах, тохируулах, чанарыг сайжруулах. Шахалтын уян хатан чанараас хамааран температур, даралт өөрчлөгдөх давтамжтай цэгүүдийг ашиглах нь тохиромжтой байдаг.
Давуу талыг оруулах:
|
Үгүй: KXT600-R |
R төрөлSpiral Wound жийргэвч KXT600-R Үндсэн төрөл *Дотор болон гадна диаметртэй үндсэн барилгын төрөл нь илүү тогтвортой байдал, шахалтын үзүүлэлтийг илүү сайн болгохын тулд металлаар дүүргэхгүй хэд хэдэн овоолго дээр хүчитгэдэг. * Recommended flange tongue and groove, male to female and flat face to recess. *General and critical duties. |
|
|
IR төрөлSpiral Wound жийргэвч KXT600-IRInner Ring төрөл *Solidinner метал цагираг нь шахалтын бөглөөгөөр ажилладаг. Уусмалыг хуримтлуулахаас сэргийлж, шингэний урсгалыг түргэсгэх, хөрсний элэгдэл эвдрэлийг багасгах, шингэний цооногийн хоорондох жийргэвч болон дотоод диаметр хоорондох жийргэвчийг багасгахын тулд тойрог зайг хатуу дотоод метал цагирагаар дүүргэнэ. *Эрэгтэй, эмэгтэй хоолойны фланц тохиромжтой. *General duties. |
|
Үгүй: KXT600-CG |
CG төрөлSpiral Wound жийргэвч KXT600-CGOuter Ring төрөл *Solidouter бөгж нь жийргэвчний жийргэвчийг урьдчилан сэргийлэхийн тулд жийргэвчний жийргэвчийг зөв байрлуулж, шахалтын хязгаарлагчаар ажиллах боломжтой. Гаднах бөгжийг суурилуулсан тохиолдолд жийргэвчийг гадаргууг холбоход хялбар байдаг бөгөөд гаднах цагираг төгсгөл нь atbolts-т хүрнэ. *Хавтгай нүүр ба нүүрний гадаргууг ашиглахад тохиромжтой. Ангилал 900 ба түүнээс гадна цагирагийн талаар зөвлөдөг. *General and critical duties. |
|
Үгүй: KXT600-CGI |
CGI төрөлSpSpiral Wound жийргэвч KXT600-CGIInner Outer Ring төрөл *Дотор цагираган ороомгийн цагираган жийргэвч нь дотор болон гадна талын жийргэвчийг нэмэлт шахалтын хязгаарлагчаар хязгаарлана. Энэ нь тойрог замд flangeface дээр зэврэлт үүсэхээс сэргийлнэ. *Өндөр даралт / температурт зориулсан 900-өөс дээш, эсвэл зэврэлт болон хортой бодисын цацаргалттай үед хавтгай гадаргуу, нүүрний гадаргууг тохируулах боломжтой. *General and critical duties. |
Ерөнхий хэрэглээ
*Pipe, valve, pump,
thermal exchange, condensing tower, plain hole and man hole of flange, etc.
*Petrochemical, chemical, mechanical manufacturer, power station, metallurgy,
shipbuilding, medical and pharmaceutical unclear power station and navigation,
etc.
Ерөнхий шинжүүд
*Жийргэвч нь янз бүрийн хэмжээ, хэлбэрээр хийгддэг.
*Combinations of metal strip and filler are selected to suit the specific
fluid media and operating conditions.
*Quick to install and remove
*Make gaskets suitable for high pipeline pressure on flat or raised flange
faces.
*Temperatures from cryogenic up to 1000°C
Материалын тодорхойлолтууд
* Бүтээгдэхүүнийг холбогдох жийргэвч бүхий стандартын дагуу үйлдвэрлэнэ. Үүнд: ASME B 16.20, ASME B 16.5, BS1560, ASME B 16.47 A (B), BS EN 1092, DIN, JIS, NF гэх мэт.
*Color cord as ASME B 16.20 on request.
*Provide материалын гїйцэтгэлийг нэгтгэх зориулалтын материалаар хийсэн жийргэвчийг бїхэлд нь хамарна. Монел 400 / Inconel 600,625,800,825 / Hastelloy B3 / Hastelloy C276 / Титан гэх мэт. Range offers: Graphite, PTFE, Асбест биш, Мика гэх мэт.

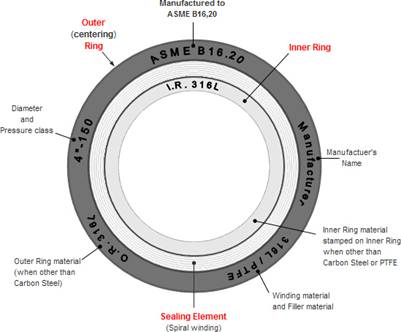

Тэмдэглэгээг тэмдэглэж байна
Ring Strip Материал
|
|
Хамгийн бага |
Хамгийн их |
|
Гарын авлагад зааж өгсөн өнгөт код |
||
|
Материал |
F |
C |
F |
C |
Товчлол |
|
|
SS304 |
-320 |
-195 |
1400 |
760 |
304 |
Шар |
|
SS316L |
-150 |
-100 |
1400 |
760 |
316L |
Ногоон |
|
SS347L |
-150 |
-100 |
1400 |
760 |
317L |
улаан |
|
SS321 |
-320 |
-195 |
1400 |
760 |
321 |
Turquoise |
|
SS347 |
-320 |
-195 |
1700 |
925 |
347 |
Цэнхэр |
|
Нүүрстөрөгчийн ган |
-40 |
-40 |
1000 |
540 |
CRS |
Мөнгө |
|
Alloy 20 |
-300 |
-185 |
1400 |
760 |
A-20 |
Хар |
|
Hastelloy B3 |
-300 |
-185 |
2000 |
1090 |
HAST Б |
Браун |
|
Hastelloy C276 |
-300 |
-185 |
2000 |
1090 |
HAST С |
Шаргал |
|
Incoloy 800 |
-150 |
-100 |
1600 |
870 |
800 дахь |
Цагаан |
|
Incoloy 825 |
-150 |
-100 |
1600 |
870 |
825 онд |
Цагаан |
|
Inconel 600 |
-150 |
-100 |
2000 |
1090 |
INC 600 |
Алт |
|
Inconel 625 |
-150 |
-100 |
2000 |
1090 |
INCO 625 |
Алт |
|
Inconel X750 |
-150 |
-100 |
2000 |
1090 |
INX |
Ямар ч өнгө |
|
Монел 400 |
-200 |
-130 |
1500 |
820 |
MON |
жүрж |
|
Никель 200 |
-320 |
-195 |
1400 |
760 |
NI |
Улаан |
|
Титан |
-320 |
-195 |
2000 |
1090 |
ТИ |
Нил ягаан өнгийн |
Filler Материалs
|
|
Хамгийн бага |
Хамгийн их COT |
|
Stripe Color Code |
||
|
Материал |
F |
C |
F |
C |
Товчлол |
|
|
Уян хатан хэсэг |
-350 |
-212 |
950 |
510 |
F.G. |
Саарал, хар саарал |
|
PTFE |
-400 |
-240 |
500 |
260 |
PTFE |
Цагаан |
|
Керамик |
-350 |
-212 |
2000 |
1090 |
ЯББ |
Light Ногоон |
|
Мика Графит |
-350 |
-212 |
1100 |
590 |
Мика-ГРА |
Ягаан байна |
Spiral Lound Gaskets Багцын төрөл
Үйлчлүүлэгчид нь спираль шархны жийргэвчний чанарыг хүлээн авахын тулд KXT Spiral Wound Gaskets нь ажлын талбай руу тээвэрлэлт хийх явцад эвдрэлээс урьдчилан сэргийлэхэд ихээхэн анхаардаг., seebelow уу:
*Between 1/2'' ~ 24'' gaskets are packaged by plastic clips each 10 pcs.
*Up to 24'' gaskets packaged by soft cotton tape each.
Хэрхэн захиалах вэ
1.Нэрлэсэн хоолойн хэмжээ эсвэл тусгай хэмжээсийн хэмжээ
2.Даралтын үнэлгээ
3.Ороомог ба дүүргэгч материал
4.Тэнхлэг / гадна цагираг буюу дотоод материал
